Установка фаркопа – это не только возможность буксировать прицеп, но и удобство подключения дополнительного оборудования, например, для кемпинга или перевозки грузов. А ключевым элементом в этом процессе является розетка фаркопа. Многие автовладельцы, желая сэкономить на услугах сервиса, задаются вопросом: как подключить розетку фаркопа своими руками. Это руководство призвано ответить на все ваши вопросы и сделать процесс максимально понятным и безопасным.
Выбор розетки фаркопа: 7 или 13 контактов?
Первый и, пожалуй, самый важный шаг – это выбор правильной розетки для фаркопа. Существует два основных типа:
- 7-контактная розетка: Это стандартный вариант, который подходит для большинства легковых прицепов, используемых для перевозки небольших грузов, лодок или кемпингового оборудования. Она обеспечивает питание для основных световых приборов прицепа: габаритов, стоп-сигналов, указателей поворота и задних противотуманных фар.
- 13-контактная розетка: Этот тип розетки предназначен для более сложных прицепов, таких как кемперы, прицепы с жилым модулем или прицепы, требующие дополнительного питания для внутренних систем (например, освещения салона, зарядки аккумулятора, холодильника). Она имеет больше контактов, что позволяет передавать более широкий спектр сигналов и обеспечивать более мощное питание.
Как определить, какая розетка нужна? В большинстве случаев, если вы планируете использовать стандартный легковой прицеп, вам будет достаточно 7-контактной розетки. Если же вы собираетесь буксировать более сложное оборудование или прицеп с автономными системами, то выбор падет на 13-контактную. Важно: перед покупкой изучите документацию к вашему прицепу или проконсультируйтесь с продавцом.
Необходимые инструменты и материалы для подключения розетки фаркопа
Прежде чем приступить к работе, убедитесь, что у вас под рукой есть все необходимое. Это значительно облегчит процесс и минимизирует риск ошибок.
Основные инструменты:
- Отвертки: Крестовая и плоская, разных размеров.
- Плоскогубцы: Для зачистки проводов и скручивания контактов.
- Кусачки или стриппер для проводов: Для аккуратного снятия изоляции с проводов.
- Мультиметр: Незаменимый помощник для проверки напряжения и целостности цепи.
- Инструмент для обжима контактов (кримпер): Для надежного соединения проводов с контактами розетки.
- Изолента или термоусадочные трубки: Для изоляции соединений.
- Маркер: Для маркировки проводов.
- Крепежные элементы: Болты, гайки, шайбы (если потребуется дополнительное крепление проводки).
Материалы:
- Розетка фаркопа: Соответствующего типа (7 или 13 контактов).
- Разъем для подключения к проводке автомобиля: Часто идет в комплекте с фаркопом или розеткой, но может потребоваться приобрести отдельно.
- Провода: Если проводка не идет в комплекте, вам понадобятся провода соответствующего сечения для подключения каждого контакта.
- Защитные колпачки для контактов: Для предотвращения попадания влаги и грязи.
Поиск проводки автомобиля для подключения розетки фаркопа
Это один из самых ответственных этапов, требующий внимательности и аккуратности. Как найти проводку для фаркопа?
Существует несколько способов:
-
Использование штатного разъема: Современные автомобили часто имеют специальный штатный разъем для подключения фаркопа. Он может быть расположен в багажнике, под задним бампером или в нише запасного колеса. Поищите его, ориентируясь на информацию из руководства по эксплуатации вашего автомобиля. Если такой разъем есть, это самый простой и безопасный вариант. Вам понадобится приобрести специальный адаптер, который подключается к этому разъему и имеет выходы для подключения розетки фаркопа.
-
Подключение к штатной проводке: Если штатного разъема нет, придется подключаться непосредственно к проводке автомобиля. В этом случае вам нужно будет найти провода, отвечающие за:
- Левый указатель поворота
- Правый указатель поворота
- Габаритные огни (правый и левый)
- Стоп-сигналы
- Задние противотуманные фары (при наличии)
- Массу (минус)
Как найти эти провода?
- Руководство по эксплуатации автомобиля: В разделе, посвященном электрооборудованию, могут быть схемы подключения.
- Интернет-форумы и сообщества автолюбителей: Часто автовладельцы делятся опытом и схемами подключения для конкретных моделей автомобилей.
- Использование мультиметра: Это самый надежный способ. Подключите мультиметр к предполагаемому проводу и попросите помощника поочередно включить различные световые приборы автомобиля (поворотники, габариты, стоп-сигнал). Мультиметр покажет наличие напряжения, что позволит идентифицировать нужный провод. Важно: при поиске проводов всегда отключайте аккумулятор автомобиля, чтобы избежать короткого замыкания.

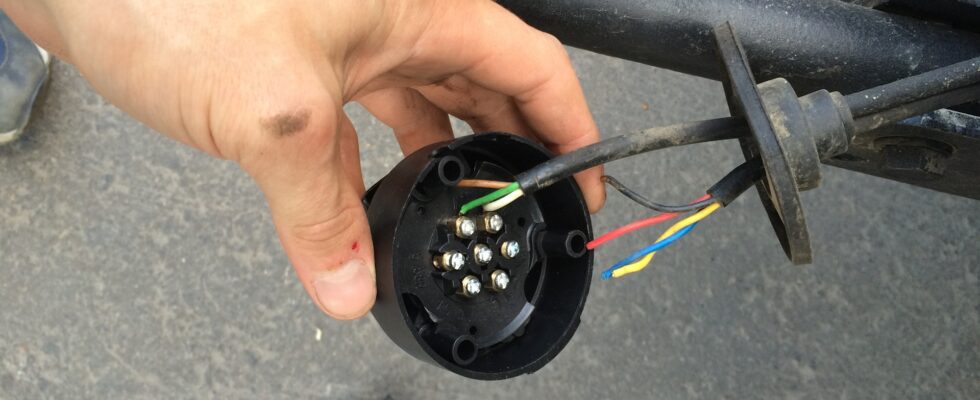

Схема подключения розетки фаркопа: 7-контактный вариант
Для 7-контактной розетки схема подключения достаточно проста. Ниже приведено стандартное расположение контактов и их назначение:
- Контакт 1: Левый указатель поворота
- Контакт 2: Задние противотуманные фары
- Контакт 3: Масса (минус)
- Контакт 4: Правый указатель поворота
- Контакт 5: Правый габаритный огонь
- Контакт 6: Стоп-сигналы
- Контакт 7: Левый габаритный огонь
Процесс подключения:
- Зачистите провода: Аккуратно снимите изоляцию с концов проводов автомобиля, которые вы определили как нужные, а также с проводов, идущих от розетки фаркопа.
- Обжмите контакты: Используя кримпер, надежно обжмите провода с соответствующими контактами розетки. Убедитесь, что соединение прочное и не болтается.
- Изолируйте соединения: Тщательно заизолируйте каждое соединение с помощью изоленты или термоусадочных трубок. Это предотвратит короткое замыкание и защитит от влаги.
- Подключите массу: Подключение массы является критически важным. Найдите надежную точку заземления на кузове автомобиля (например, болт крепления кузова) и надежно подсоедините провод массы от розетки к этой точке.
- Проверьте соединения: Перед подключением аккумулятора еще раз визуально проверьте все соединения на предмет правильности и надежности.
Схема подключения розетки фаркопа: 13-контактный вариант
13-контактная розетка предоставляет больше возможностей, но и схема подключения становится более сложной. Вот стандартное расположение контактов:
- Контакт 1: Левый указатель поворота
- Контакт 2: Задние противотуманные фары
- Контакт 3: Масса (минус)
- Контакт 4: Правый указатель поворота
- Контакт 5: Правый габаритный огонь
- Контакт 6: Стоп-сигналы
- Контакт 7: Левый габаритный огонь
- Контакт 8: Ходовые огни (при наличии)
- Контакт 9: Постоянное питание (+12В, для зарядки аккумулятора прицепа или работы холодильника)
- Контакт 10: Питание от замка зажигания (+12В, для работы устройств, которые должны включаться только при включенном зажигании)
- Контакт 11: Резервный контакт (часто используется для подключения к системе ABS прицепа)
- Контакт 12: Резервный контакт (часто используется для подключения к системе контроля давления в шинах прицепа)
- Контакт 13: Масса (минус) для контактов 9, 10, 11, 12
Подключение 13-контактной розетки:
Процесс подключения аналогичен 7-контактной розетке, но требует большего внимания к идентификации проводов.
- Идентификация проводов: Вам нужно будет найти провода, соответствующие каждому из 13 контактов. Это может потребовать более тщательного изучения схем автомобиля и использования мультиметра.
- Подключение к источнику +12В: Для контактов 9 и 10 вам потребуется найти соответствующие источники питания в проводке автомобиля. Контакт 9 (постоянное питание) обычно подключается к проводу, идущему от аккумулятора через предохранитель. Контакт 10 (питание от замка зажигания) подключается к проводу, который имеет напряжение только при включенном зажигании.
- Резервные контакты: Если вы не используете дополнительные системы прицепа (ABS, контроль давления), контакты 11 и 12 можно оставить не подключенными.
- Дублирующая масса: Наличие двух контактов массы (3 и 13) обеспечивает более надежное соединение и снижает нагрузку на один провод. Подключите оба провода массы к надежной точке заземления на кузове автомобиля.
Тестирование подключения розетки фаркопа: проверка работоспособности
После завершения подключения обязательно проведите тестирование. Это гарантирует, что все работает правильно и предотвратит возможные проблемы при эксплуатации.
- Подключите аккумулятор: Аккуратно подключите клеммы аккумулятора.
- Включите зажигание: Убедитесь, что зажигание автомобиля включено.
- Проверка мультиметром:
- Масса: Проверьте сопротивление между контактом массы розетки и кузовом автомобиля. Оно должно быть минимальным (близко к нулю).
- Габариты: Проверьте напряжение на контакте габаритов (например, контакт 5 или 7). При включенных габаритах автомобиля напряжение должно быть около 12В.
- Поворотники: Включите левый указатель поворота. Проверьте напряжение на контакте левого поворотника (контакт 1). Оно должно быть около 12В. Повторите для правого поворотника (контакт 4).
- Стоп-сигналы: Попросите помощника нажать на педаль тормоза. Проверьте напряжение на контакте стоп-сигналов (контакт 6). Оно должно быть около 12В.
- Противотуманные фары: Если у вас есть задние противотуманные фары, включите их и проверьте напряжение на соответствующем контакте (контакт 2).
- Питание +12В: Если вы подключали контакты 9 и 10, проверьте наличие напряжения на них. На контакте 9 напряжение должно быть постоянным, на контакте 10 – при включенном зажигании.
- Проверка с прицепом: Самый надежный способ – подключить прицеп и проверить работу всех его световых приборов.
Частые ошибки при подключении розетки фаркопа и как их избежать
Даже при наличии подробных инструкций, некоторые автовладельцы допускают ошибки. Знание распространенных проблем поможет вам избежать их.
- Неправильная идентификация проводов: Самая частая ошибка. Всегда используйте мультиметр и схемы для точного определения нужных проводов. Не полагайтесь на цвет проводов, так как они могут отличаться в разных моделях автомобилей.
- Плохое соединение массы: Недостаточное заземление может привести к сбоям в работе световых приборов прицепа, мерцанию или полному отказу. Используйте надежную точку заземления и убедитесь в прочности соединения.
- Недостаточная изоляция: Некачественная изоляция соединений может привести к короткому замыканию, повреждению проводки автомобиля и даже возгоранию. Используйте только качественную изоленту или термоусадочные трубки.
- Использование проводов недостаточного сечения: Для силовых проводов (например, для +12В) необходимо использовать провода соответствующего сечения, чтобы избежать перегрева и падения напряжения.
- Подключение без отключения аккумулятора: Это может привести к серьезным повреждениям электроники автомобиля. Всегда отключайте аккумулятор перед началом работ.
- Игнорирование схемы: Даже если вы уверены в своих знаниях, всегда сверяйтесь со схемой подключения вашей розетки фаркопа.
Дополнительные советы по установке и эксплуатации розетки фаркопа
- Крепление проводки: Аккуратно закрепите проводку от розетки фаркопа к шасси автомобиля, используя пластиковые стяжки или специальные крепления. Это предотвратит ее повреждение и защемление.
- Защита от влаги: Если розетка будет подвергаться воздействию влаги, используйте специальные защитные колпачки для контактов.
- Регулярная проверка: Периодически проверяйте состояние контактов розетки и надежность соединений.
- Консультация со специалистом: Если вы не уверены в своих силах или сталкиваетесь со сложными проблемами, не стесняйтесь обратиться за помощью к квалифицированным электрикам.
Подключение розетки фаркопа своими руками – это вполне выполнимая задача для любого автолюбителя, обладающего базовыми знаниями в области электрики и необходимыми инструментами. Следуя этому руководству, вы сможете качественно и безопасно установить розетку, расширив функционал своего автомобиля и получив возможность комфортно использовать прицеп.
