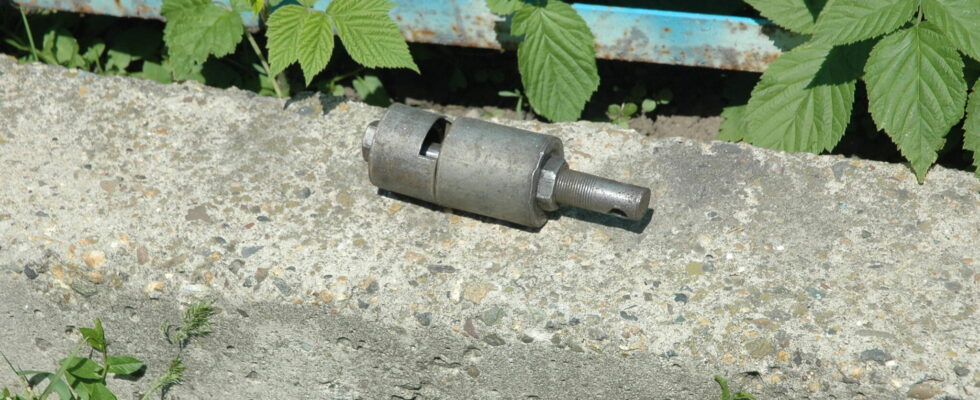

Самодельный съемник подшипников: как сделать, чертежи и советы для мастерской
Ремонт автомобиля или другой техники часто сталкивается с необходимостью демонтажа подшипников. Зачастую, штатные инструменты не справляются, а покупка профессионального съемника может быть неоправданно дорогой, особенно для домашнего использования. В таких случаях на помощь приходит самодельный съемник подшипников, который при должной сноровке и наличии базовых навыков работы с металлом, может стать отличной альтернативой. Эта статья подробно расскажет, как изготовить самостоятельно различные типы съемников, предоставит чертежи, а также поделится полезными советами для успешной работы.
Зачем нужен самодельный съемник подшипников?
Подшипники – это неотъемлемые компоненты многих механизмов. Они обеспечивают плавное вращение валов и других движущихся частей, снижая трение. Со временем подшипники изнашиваются, загрязняются или повреждаются, что приводит к появлению шума, вибрации и ухудшению работы всей системы. Для их замены необходим специальный инструмент – съемник.
Самодельный съемник подшипников позволяет:
- Сэкономить средства: Стоимость профессиональных съемников может варьироваться от нескольких тысяч до десятков тысяч, в зависимости от типа и сложности. Изготовление самостоятельно обойдется значительно дешевле, используя подручные материалы.
- Адаптировать инструмент под конкретную задачу: Вы можете создать съемник, идеально подходящий для конкретного размера и типа подшипника, с которым вы работаете.
- Приобрести ценный опыт: Процесс изготовления своими руками развивает техническое мышление, навыки работы с металлом и инструментом.
- Иметь под рукой надежный инструмент: Когда подшипник нужно заменить срочно, а специализированного инструмента нет, самодельный съемник становится настоящим спасением.
Основные типы самодельных съемников подшипников
Существует множество конструкций съемников, которые можно изготовить самостоятельно. Выбор зависит от того, с каким типом подшипников предстоит работать. Рассмотрим наиболее распространенные и эффективные варианты.
1. Универсальный двухзахватный съемник подшипников своими руками
Этот тип съемника является одним из самых популярных и относительно простых в изготовлении. Он подходит для демонтажа подшипников, посаженных на вал, когда есть возможность подцепить их за внутреннее кольцо.
Необходимые материалы:
- Металлическая пластина толщиной 3-5 мм (ширина около 50-70 мм, длина 150-200 мм) – 2 шт.
- Болт М10-М12 (длина 150-200 мм) – 1 шт.
- Гайка М10-М12 (соответствующая болту) – 1 шт.
- Шайба М10-М12 (соответствующая болту) – 2 шт.
- Металлическая трубка или квадратный профиль для поперечной перекладины (длина зависит от ширины подшипника, которую нужно охватить) – 1 шт.
- Сверла по металлу (диаметр 10-12 мм).
- Болты М6-М8 с гайками и шайбами для крепления захватов к перекладине.
Процесс изготовления:
- Подготовка захватов: На концах каждой металлической пластины (будущих захватов) сделайте проточку или зазубрину. Это можно сделать с помощью болгарки или напильника. Проточка должна быть достаточно глубокой, чтобы надежно зацепиться за наружное кольцо подшипника.
- Сверление отверстий: В центре каждой пластины просверлите отверстие под болт центральной тяги. На другом конце пластины, где будет крепиться к перекладине, просверлите два отверстия под крепежные болты.
- Изготовление перекладины: Отрежьте металлическую трубку или квадратный профиль нужной длины. Просверлите в ней два отверстия, соответствующие отверстиям на захватах.
- Сборка:
- Проденьте центральный болт через отверстие в одной из пластин-захватов, затем через шайбу и гайку. Не затягивайте сильно.
- Проденьте центральный болт через отверстие в другой пластине-захвате, затем через шайбу.
- Наденьте на болт поперечную перекладину.
- Закрепите захваты к перекладине с помощью болтов М6-М8, гаек и шайб.
- Закрепите второй конец центрального болта в перекладине с помощью гайки.
- Регулировка: Передвигая захваты по перекладине, вы можете регулировать ширину захвата подшипника.
Чертеж универсального двухзахватного съемника подшипников:
(Представьте здесь схематичный чертеж: две Г-образные пластины-захваты, соединенные болтом с поперечной перекладиной. Болт проходит через отверстие в центре каждой пластины и затем в перекладину.)
Принцип работы: Центральный болт упирается в конец вала, а захваты обхватывают наружное кольцо подшипника. При вращении центрального болта, он выдвигается, прижимаясь к валу, и тем самым вытягивает подшипник.
2. Трехзахватный съемник подшипников своими руками
Этот тип съемника обеспечивает более равномерное распределение нагрузки и считается более надежным для демонтажа подшипников, особенно если они туго сидят.
Необходимые материалы:
- Металлическая пластина толщиной 3-5 мм (ширина около 50-70 мм, длина 150-200 мм) – 3 шт.
- Металлическое кольцо или диск диаметром, соответствующим размеру подшипника, который нужно охватить – 1 шт.
- Болт М10-М12 (длина 150-200 мм) – 1 шт.
- Гайка М10-М12 (соответствующая болту) – 1 шт.
- Шайба М10-М12 (соответствующая болту) – 2 шт.
- Болты М6-М8 с гайками и шайбами для крепления захватов к кольцу.
Процесс изготовления:
- Подготовка захватов: Аналогично двухзахватным съемникам, сделайте проточки на концах пластин.
- Сверление отверстий: В центре каждой пластины просверлите отверстие под центральный болт. На другом конце просверлите два отверстия для крепления к кольцу.
- Подготовка кольца: Отрежьте металлическое кольцо или диск. Равномерно просверлите на нем три отверстия для крепления захватов.
- Сборка:
- Проденьте центральный болт через отверстие в одной из пластин-захватов, затем через шайбу и гайку.
- Проденьте центральный болт через отверстие в другой пластине-захвате, затем через шайбу.
- Наденьте на болт кольцо.
- Закрепите захваты к кольцу с помощью болтов М6-М8, гаек и шайб.
- Закрепите второй конец центрального болта в кольце с помощью гайки.
Чертеж трехзахватного съемника подшипников:
(Представьте здесь схематичный чертеж: три Г-образные пластины-захваты, соединенные болтом с металлическим кольцом. Болт проходит через отверстие в центре каждой пластины и затем в кольцо.)
Принцип работы: Подобно двухзахватным, центральный болт вытягивает подшипник, а три захвата обеспечивают более стабильное и равномерное усилие.
3. Съемник подшипников для запрессовки в ступицу (например, автомобильные)
Этот тип съемника предназначен для демонтажа подшипников, которые запрессованы в посадочное место, например, в ступицу автомобиля. Здесь требуется более сложная конструкция, но она также может быть изготовлена своими руками.
Необходимые материалы:
- Прочная металлическая пластина или отрезок толстостенной трубы (для основания, которое будет опираться на ступицу).
- Резьбовой стержень (например, шпилька М16-М20) соответствующей длины.
- Гайки и шайбы для резьбового стержня.
- Металлические уголки или пластины для создания упоров, которые будут цепляться за внутреннее кольцо подшипника.
- Болты, гайки и шайбы для крепления упоров.
Процесс изготовления (общая схема):
- Основание: Изготовьте прочное основание, которое будет плотно прилегать к внешней поверхности ступицы. Это может быть толстая металлическая пластина с вырезом под ось или отрезок трубы.
- Упоры: Создайте несколько (обычно 2-3) прочных упоров, которые будут цепляться за внутреннее кольцо подшипника. Эти упоры должны быть регулируемыми по положению, чтобы соответствовать разным размерам подшипников.
- Центральная тяга: В центре основания просверлите отверстие под резьбовой стержень. С другой стороны, в упорах, также проделайте отверстия для крепления к стержню.
- Сборка:
- Закрепите упоры на резьбовом стержне.
- Проденьте резьбовой стержень через отверстие в основании.
- С помощью гаек и шайб затяните конструкцию, прижимая упоры к внутреннему кольцу подшипника.
Чертеж съемника подшипников для ступицы:
(Представьте здесь схематичный чертеж: плоское основание, опирающееся на ступицу. От основания вверх идет резьбовой стержень, к которому крепятся регулируемые упоры, цепляющиеся за внутреннее кольцо подшипника.)
Принцип работы: Основание опирается на ступицу, а упоры, цепляясь за внутреннее кольцо подшипника, при вращении резьбового стержня, вытягивают подшипник из посадочного места.
4. Съемник подшипников методом нагрева
Этот метод не требует изготовления сложного инструмента, но требует осторожности и понимания принципа теплового расширения.
Принцип работы: Подшипник, как и любой металл, расширяется при нагреве. Если нагреть наружное кольцо подшипника, оно немного увеличится в диаметре, что облегчит его снятие.
Как сделать:
- Нагрев: Используйте строительный фен, пропановую горелку или даже кипящую воду (для небольших подшипников).
- Демонтаж: После равномерного прогрева наружного кольца, подшипник часто можно просто снять рукой или легким постукиванием.
Важно:
- Равномерный нагрев: Не перегревайте подшипник, чтобы избежать его деформации или потери смазки.
- Осторожность: Работайте с горячими предметами в защитных перчатках.
- Не для всех случаев: Этот метод эффективен для подшипников, которые не сильно закисли или не имеют посадки с большим натягом.
Советы по изготовлению и использованию самодельных съемников
- Качество материалов: Используйте прочный металл. Слабые захваты или перекладины могут сломаться под нагрузкой.
- Точность изготовления: Хорошо обработанные детали обеспечат надежное сцепление и предотвращают повреждение подшипника или вала.
- Проверка прочности: Перед использованием самодельного съемника, убедитесь в его надежности. Попробуйте приложить небольшую нагрузку, чтобы выявить возможные слабые места.
- Смазка: Перед началом работы, особенно если подшипник долго не снимался, можно обработать его проникающей смазкой. Это облегчит процесс демонтажа.
- Опорная точка: Для съемников с центральным болтом, убедитесь, что болт упирается в прочную часть вала, а не в мягкий конец. Иногда может потребоваться использовать специальный наконечник или втулку.
- Равномерное усилие: При использовании двух- или трехзахватных съемников, старайтесь равномерно затягивать центральный болт, чтобы избежать перекоса подшипника.
- Осторожное постукивание: В некоторых случаях, при сильном закисании, можно аккуратно постучать по корпусу съемника (не по подшипнику!), чтобы помочь ему сдвинуться.
- Защита: Используйте защитные очки и перчатки при работе с инструментом и демонтаже подшипников.
- Альтернативные конструкции: Если у вас есть доступ к сварочному аппарату, вы можете создавать более прочные и сложные конструкции съемников, например, с регулируемыми захватами.
- Размеры: Всегда ориентируйтесь на размеры подшипников, с которыми вам предстоит работать. Чертежи служат ориентиром, но реальные размеры могут отличаться.
Когда самодельный съемник подшипников – лучший выбор
В условиях домашней мастерской, где нет необходимости в ежедневном профессиональном ремонте, самодельный съемник подшипников является оптимальным решением. Он позволяет решить локальные задачи, не прибегая к дорогостоящим покупкам. Если вы регулярно сталкиваетесь с необходимостью замены подшипников в конкретной технике, создание специализированного съемника может значительно упростить и ускорить этот процесс.
Самодельный съемник подшипников – это не просто инструмент, а демонстрация изобретательности и умения решать технические задачи своими руками. Следуя нашим рекомендациям, вы сможете изготовить надежный и эффективный инструмент, который станет незаменимым помощником в вашей мастерской. Помните, что главное – это безопасность и аккуратность в работе.
